Actions
Feature #10121
ferméChoix de composant pour relais
Début:
Echéance:
% réalisé:
0%
Temps estimé:
Sprint:
Fichiers
Mis à jour par Anonyme il y a plus de 6 ans
- Fichier Relais.pdf Relais.pdf ajouté
- Fichier PIC10F322.pdf PIC10F322.pdf ajouté
- Temps estimé mis à 100:00 h
En tant qu'étudiant du département GE, je souhaite déterminer quel montage je dois effectuer afin d'actionner un relais depuis une broche d'un PIC10F322. Le choix des composants doit être justifié.
Actions
#5
Mis à jour par Anonyme il y a plus de 6 ans
- Assigné à mis à Anonyme
- Version cible mis à Première Itération 2018
Actions
#6
Mis à jour par Anonyme il y a plus de 6 ans
- translation missing: fr.field_story_points mis à 0.6
Actions
#7
Mis à jour par Anonyme il y a plus de 6 ans

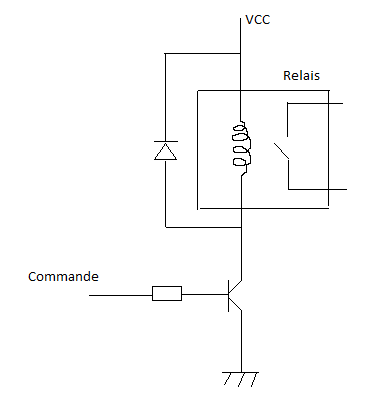

- Fichier schéma relais.PNG schéma relais.PNG ajouté
avec VCC = 5V et la bobine étant équivalent a une résistance de 55,6 Ohm on trouve que ic = 0,09A on applique une loi des mailles dans le transistor pour trouver R1 : 5=R1*ib+VBE <-> R1*(ic/beta)=4,3 <-> R1= beta*4,3/ic <-> R1=100*4,3/0,09 ~= 4,7 KOhm.
Actions
#8
Mis à jour par Anonyme il y a plus de 6 ans
- translation missing: fr.field_story_points
0.6supprimé
Actions
#11
Mis à jour par Anonyme il y a plus de 6 ans
- translation missing: fr.field_story_points mis à 0.5
Actions
