Délimitation des bornes pour les couleurs  méthode dynamique¶

Afin d'adapter les bornes à l'environnement dans lesquelles sont prises les photos, nous avons tenté de développer une méthode qui les calcule dynamiquement. Nous allons donc expliquer son fonctionnement puis nous montrerons pourquoi cette méthode ne pourra pas être utilisée dans le cadre de notre projet.

Dans un premier temps nous avons voulu utiliser le principe de l'étalonnage afin de mettre en place les bornes des couleurs. Pour cela nous avons réalisé une plage de couleur correspondant cette fois-ci non pas à une photo de l'écran, mais à une capture d'écran. Nous obtenons ainsi un découpage des couleurs en fonction de la couleur réel et sans dégradation de l'image. Voici donc la plage composé des bornes de couleurs réel :

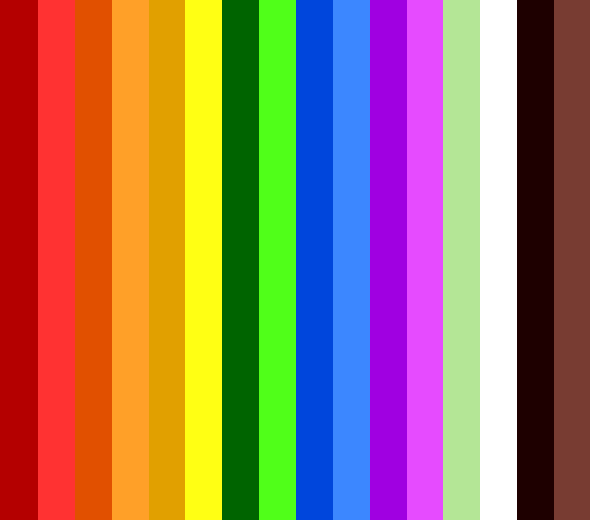

Figure n°17 : Plage de couleur pour méthode dynamique.

Cette plage est alors affichée à l'écran au niveau de la grille de jeu et prise en photo par le téléphone. La photo obtenue représente donc l'impact de la dégradation de l'image pour chaque couleur en fonction de la ligne de la grille. Ainsi lorsqu'une même couleur est perçue plus sombre sur le haut de l'image par rapport au bas, la borne sera également assombri sur le haut, et s'adaptera ainsi au couleur de la grille. Nous avons cependant observé une large différence entre la théorie et la pratique lorsque nous avons réalisé nos premiers tests. En effet la dégradation de l'image est tellement importante que la photo des bornes est inutilisable. Les composantes des pixels observées varient énormément jusqu'à s'inverser entre les bornes inférieures et supérieures. Il est alors impossible d'établir une borne stable et précise afin de reconnaître les bonbons. De plus, la dégradation étant irrégulière le long de l'image, elle amène à des croisements dangereux entre les bornes de différentes couleurs. Si il était précédemment possible qu'un bonbon orange soit reconnu jaune lorsque la composante vert était trop dégradé, il est désormais possible qu'un bonbon orange soit reconnu à la fois comme un bonbon jaune, orange et rouge. Afin de diminuer cette dégradation de l'image et rendre la délimitation dynamique des bornes possible nous avons développé un traitement d'image qui atténue à la fois les reflets et les ombres, que nous verrons plus loin (cf ...).
