Notice de démarrage
Client : CORNET Jean-François
Référent Polytech : LAFFONT Jacques
Tuteur industriel : KERSULEC François
Étudiants : DELATTRE Nicolas - PRINET Thomas
Polytech Clermont – Génie Électrique
17/01/2025
Ce document présente la marche à suivre pour démarrer le système. Voici les étapes de mise en route :
- Positionner le cavalier d’alimentation afin d’utiliser l’alimentation provenant de la carte (batterie ou montage boost). Placer le cavalier sur la gauche .
- Connecter la cellule PEC sur les connecteurs situés en haut à droite de la carte.
- Ajouter la batterie (en bas à droite).
- Brancher la cellule PV (en haut à gauche).
- Démarrer le système en positionnant le bouton de démarrage sur la droite .
- Les LEDs s’allument, le système est prêt.

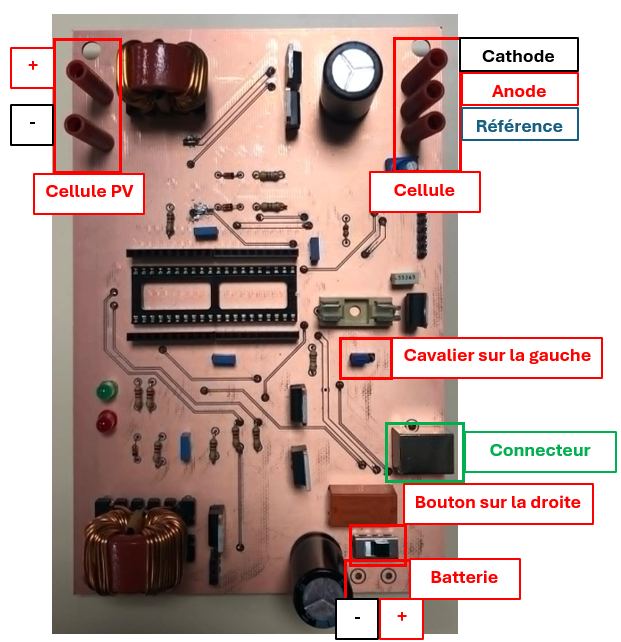

Figure 1 : Mise en route du système
Afin de reprogrammer le microcontrôleur, la procédure est la suivante :
- Ouvrir le projet MPLAB avec le code souhaité.
- Positionner le cavalier sur l’alimentation USB (à droite).
Figure 2 : Position cavalier alimentation USB
- Connecter le Pickit3 (face contre terre).

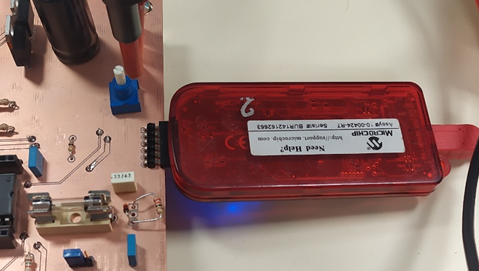

Figure 3 : Branchement Pickit3
- Brancher le câble USB (Voir figure 30). Le système s’allume et le Pickit3 doit être détecté par MPLAB.
- Démarrer la programmation avec MPLAB.

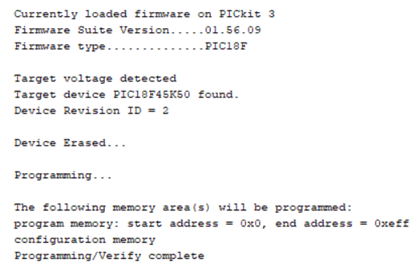

Figure 4 : Programmation avec MPLAB
